一套完整的幕墙施工图纸一般包括设计说明、立面分格图、平面分格图、剖面分格图、大样分格图、节点详图等，其中一大部分是分格图。幕墙分格一横线一竖线看似简单，一个建筑外立面横竖线分好实则很难，要考虑很多方面，设计规范、材料规格、材料强度刚度、室内房间布置、防火分区，还要考虑建筑规划效果、建筑风格、美学等等。下面结合一些工程实例浅谈一下幕墙工程分格设计。(以下凡是数字后面没有单位的，均为毫米)



一、一般常识



　　·横线条(宽度>高度)亲切自然，竖线条(宽度<高度)冷峻挺拔。一般大型场馆、裙楼宜采用横线条，塔楼宜采用竖线条分格，这个没有定论，幕墙分格的首要原则是尊重建筑设计师的设计意图，以项目规划设计时的效果为准。



　　·分格尺寸的大小应保证幕墙的受力杆件与面板满足强度、刚度的设计规范要求。



　　·竖向分格线宜与室内房间隔墙相对应，同一分格板块不能跨越两个房间。



　　·从室内地面量起0.9～ 1.1米处宜设置水平分格线，此高度是一般人双手习惯性寻求支撑的位置。设计规范里对栏杆扶手的一般性要求为，楼梯栏杆高度0.9米，多层建筑临空栏杆高度1.05米，高层建筑临空栏杆高度1.1米。如果室内设有栏杆，那么在1.1米高度设置横梁与栏杆平齐;如果室内不设栏杆，那么在1.1米高度设置横梁，可以部分代替栏杆。



　　·从室内地面量起1.5米左右不宜设置水平分格线，此高度为一般成年人的视线位置，此位置如设置横梁会阻挡人的视线，尽量避免在1.5米高度设置分格线，尤其是大型场馆、商业写字楼。



　　·开启扇宜设置在室内地面0.9米以上、1.5米以下的位置。



　　·玻璃采光顶玻璃尺寸宜控制在2米以内，防止玻璃下挠汪水。



　　·优先选用0.6、1.2、1.8、2.4、3.6米这样的可以满足多重基本建筑模数的数值。比如1.2、2.4米是最常用的数值，它与玻璃原片的标准尺寸(2440×3660)、常用板材的标准尺寸(1220×2440)、常用建筑轴线间距相吻合，在你拿不定主意选不出合适的分格尺寸时，1.2米或许是最好的选择。



　　说了这么多，还是举个工程实例吧，图1、图2为BZ创业大厦的MQ4大样分格图。

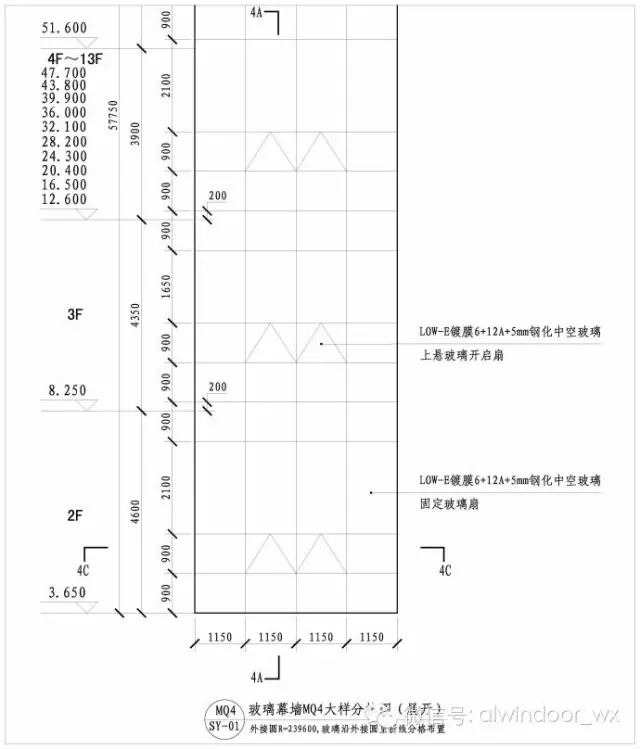

　　图1 BZ创业大厦MQ4大样分格图的局部

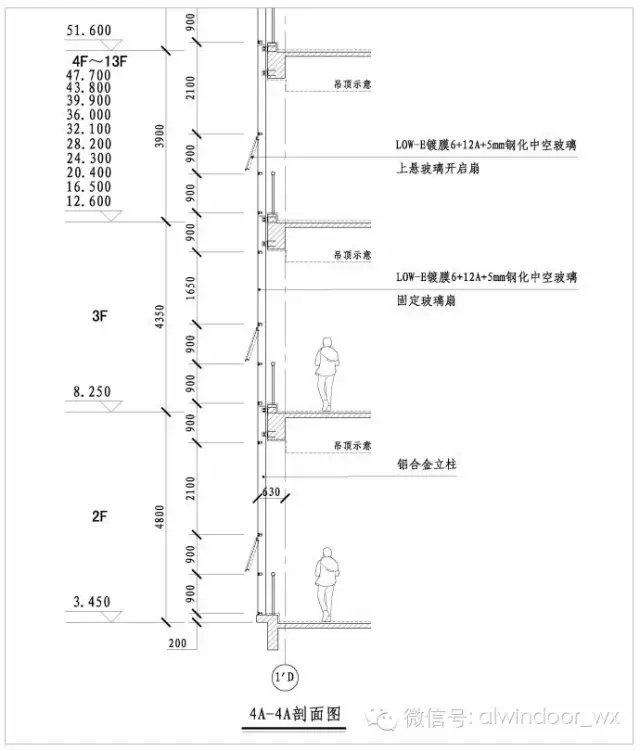

　　图2 BZ创业大厦MQ4大样分格图之4A-4A剖面图



　　MQ4整体宽度为4600，选择水平四等分为1150×4，1150接近1200，玻璃原片尺寸为2440×3660，这样可以提高玻璃利用率。另外，四等分便于设置开启扇、铝材用量也适中，因此选择四等分。标准层4～13F层高为3900，对应垂直分格为900+900+2100，第一个900起始高度为层高基准线+200，因为每个楼层地面有200高的踢脚线，这样第一个900分格顶线标高是1100，正好与室内栏杆平齐，室内看起来协调。第二个900是开启扇，开启高度合适安全。



二、出材率



　　分格时材料的出材率与用量是应该考虑的，对于框支承幕墙来说，铝合金立柱间距在1000～1500之间，一般铝材用量较适中，玻璃短边设计为1200，出材率较高。对于点支承幕墙来说，玻璃长边设计为3000，甚至3600，这样吻合点式幕墙通透的效果，也有利于节省爪件。铝板短边设计为1200成本较低，常见铝卷宽度为1250、1550，短边1500的板要比1200的板单价贵上一些，所以设计铝板宽度时优先选择接近1200的尺寸。石材短边优先选择600或800的尺寸，600的板单价******，尽量不要选择两边同时超过800的尺寸，这属于超大板，单价很贵，石材的长边不宜超过2000，因为一般花岗岩荒料的尺寸为800×2200。
